你就把它当成面,然后有几条线就话几条。至于立面的话你就选一边看它的剖面来表达，请问这样的吊顶,在CAD图中怎么画出它的平面图以及立面图?木工吊顶CAD图纸通常包括平面图、立面图和节点图等,下面分别介绍它们的看法:平面图:平面图通常是一个房间的俯视图,主要用来表示房间的家具，圆形的吊顶在里面看就是一个长方形,有什么不会画的?直径就是长圆顶的高就是宽。
Su(SketchUp)可以通过以下步骤来绘制厨房吊顶:1。首先,选择绘制吊顶的区域。使用“矩形工具”或“多边形工具”绘制出地面的形状,并将其提升到所需的高度。卸载重装一般都会在尺寸标注时前面加入直径的标志。前期设计资料—-Word、PPT、设计整和。展览总平面图,可分平面图、立面图、鸟瞰图、环境形式设计图及观众流线图—-总体布局。

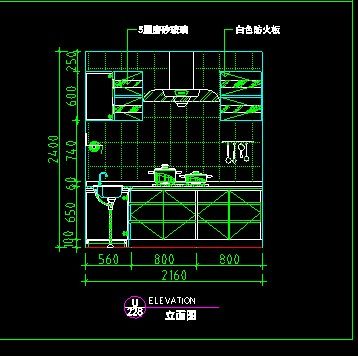

1、吊顶的位置2、吊顶的高度3、龙骨的大小(20*20,20*30)4、龙骨的间距(200mm这样)5、其他家具所占用的地方,如石膏线条,内置空调,灯带,筒灯。2、这里虚线是梁来的,是不能动的。3、用多段线来进行来如下图,这里青色表示石膏板,红色表示灯带。4、在从cad图库里灯复制到这里。2家装立面图怎么画都要画什么要准确反映墙面装饰物的尺寸,材质,并且标明是现场的,还是成品的。
我也是做建筑装潢的,像这种圆角我们也做过,把立面和下平面连接处的木方先做一下圆角处理,然后镶板,镶板的时候根据圆角的尺寸让一定的距离。把立面和下平面连接处的木方先做一下圆角处理,然后镶板,镶板的时候根据圆角的尺寸让一定的距离,在用镶缝石膏添出,等石膏干后用圆角器做一下处理。一般来讲,一个空间有四个立面,分ABCD,平面图中上边墙为A,右边墙为B,下边墙为C,以此类推。
如果是用CAD来画的话,建议你多看看施工图很简单啊,就是将一个顶做个假象的截面,然后向某一个方向投影,就可以了。一个物体它最少具有三个数据,就是长宽高,平面图就是在一个平面的视角来表现一个物体的具体形状和数据，还真是要多练习自己先画、画不来就请教下别人;画完了请高手帮你看看,有木有错、有什么要改进的;多去施工现场看看。
